Glasprofiel G20 - Zijprofiel 10 mm

Glasprofiel - Zijprofiel 10 mm

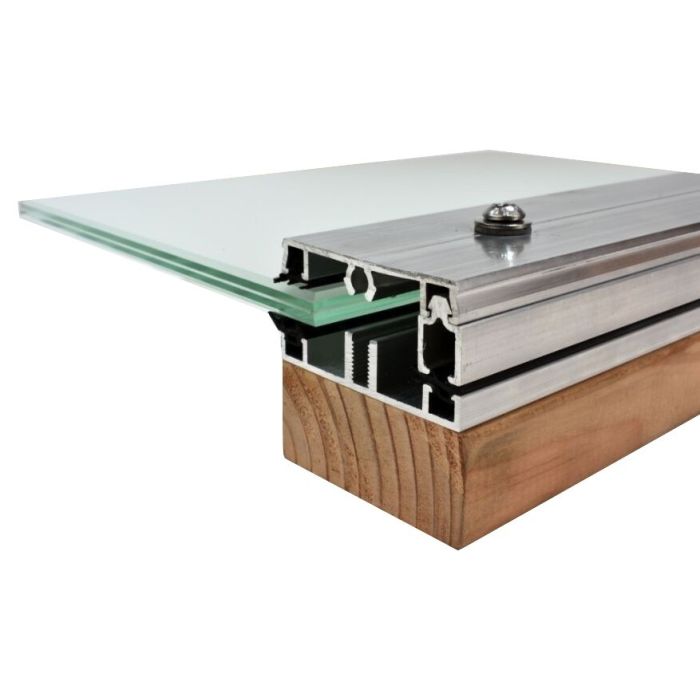

Wilt u veiligheidsglas van 8 of 10 mm monteren op een houten onderconstructie? Deze set is voor de zijmontage van het glas. Doordat de vullat 10 mm hoog is, kan deze gebruikt worden voor 8 of 10 mm dik glas. Bij 8 mm dient het buitenste rubber van het onderprofiel verwijderd te worden.
Het onderprofiel van de set wordt aan de houten onderconstructie vast geschroefd. Het glas wordt vastgeklemd met het aluminium zijprofiel. Afhankelijk van 8 of 10 mm dik glas moet er een RVS profielschroef M6x25 zonder ring of een M6x30 met ring worden gebruikt.
Voor het koppelen van 2 glasplaten hebben wij de set Koppelprofiel Glas (onderprofiel + afdekprofiel) in ons assortiment.

Toepassingen van de profielset onderprofiel + zijsluitprofiel 10 mm

Deze set glasprofielen wordt voornamelijk gebruikt als eindset voor het monteren van veiligheidsglas van 8 of 10 mm dik. Over het algemeen wordt dit toegepast voor het maken van een veranda met een glazen dak of voor het maken van een lichtstraat. In bijna alle gevallen zal de onderconstructie van hout zijn gemaakt.

Belangrijke maatvoeringen voor het koppelprofiel

De profielset is in totaal 58 mm breed. De balken van de onderconstructie dienen dan ook minimaal 60 mm breed te zijn.
De buitenste polycarbonaat plaat eindigt op 9 mm uit het hart van de profielset. Aan de andere zijde zal dan nog 29 mm ruimte zijn, welke dus opgevuld wordt d.m.v. de vullat.

Inhoud van de Glas profielset 58 mm, zijkant - Onderprofiel + Zijsluitprofiel 10 mm

De set wordt met de volgende onderdelen geleverd:

* Aluminium onderprofiel, inclusief 2x beglazingsrubbers - 58 x 10 mm (klik op de link voor het losse onderprofiel)

* Aluminium afdekprofiel met 10 mm vullat, inclusief 1x beglazingsrubbers - 58 x 20 mm (klik op de link voor het losse zijprofiel)

De set is exclusief eindschotjes en RVS bevestigingsmateriaal. Deze zijn los bij te bestellen
